Description

Hurricane Relä och säkringscentral RB11-W

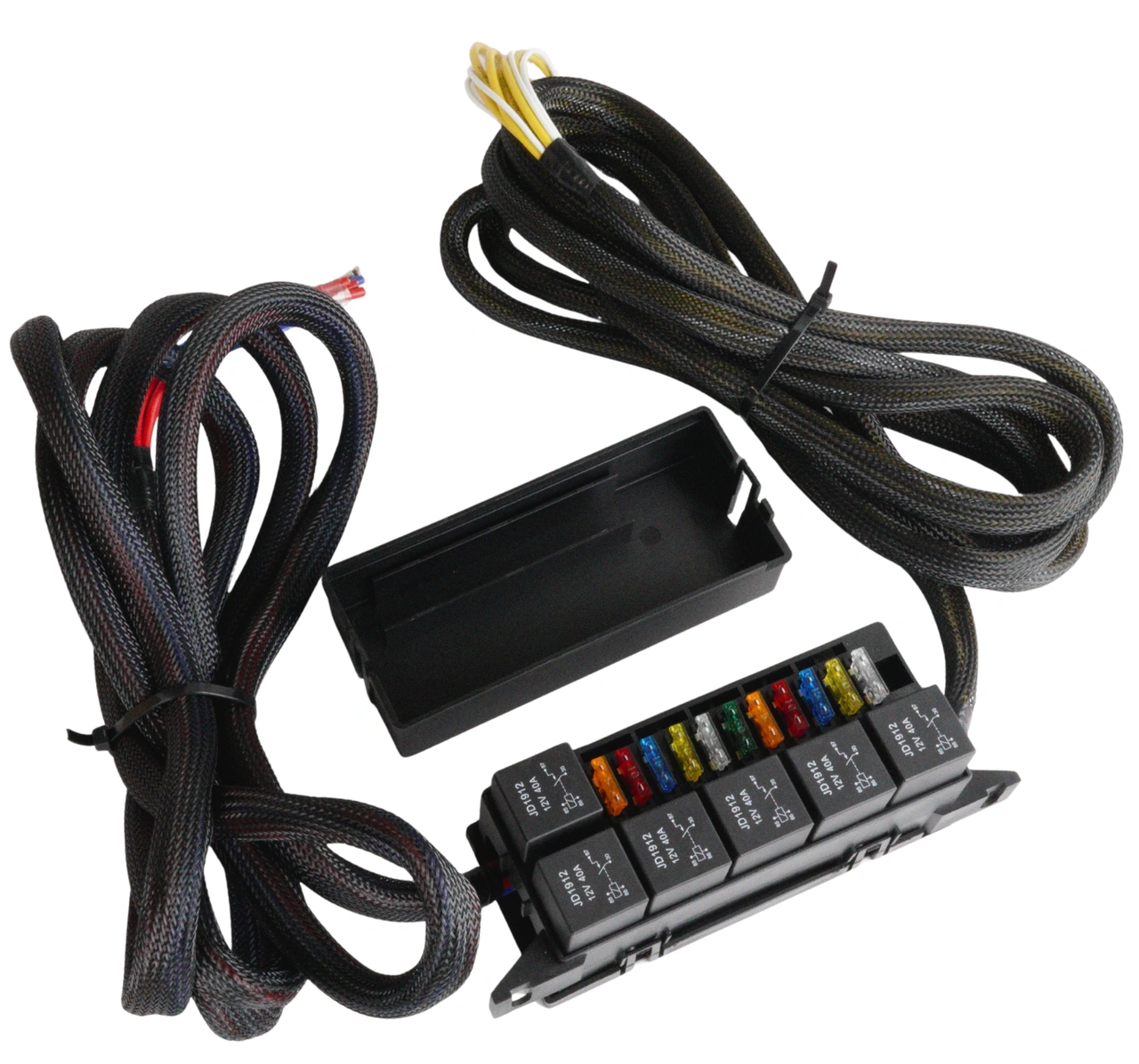

Hurricane RB11-W är en väggmonterad relä och säkringscentral med uppmärkta kablar för enkel och proffsig installation av förbrukare och styrsystem.

RB11-W är en universal relä och säkringscentral som kan kopplas till ECU eller switch för att enkelt styra förbrukare så som:

• Bränslepump
• Startmotor
• Kylfläkt
• Kupefläkt
• ECU
• Belysning
• Torkare
• Vattenpump
• Laddtryck

Säkringscentralen innehåller:

• 6x 40A reläer
• 11st säkringar
• 190mm CC monteringshål (offset)
• 2x 3meter kabelmatta
• Märkta kablar
• Kabelskydd
• Mått: L:210mm B:70mm H:87mm

Inkoppling:

In till elcentral:

3x Röd 4mm2 till batteri (+)

1x Svart 1,5mm2 till batteri (-)

Ut från elcentral:

6x Gul 2,5mm2 Relä till förbrukare (+)

5x Blå 2,5mm2 Säkring till förbrukare (+)

Relä trigger:

6x Vit 0,75mm2 relä trigger (-)

Passande kontakter är länkade nedan för enkel installation
