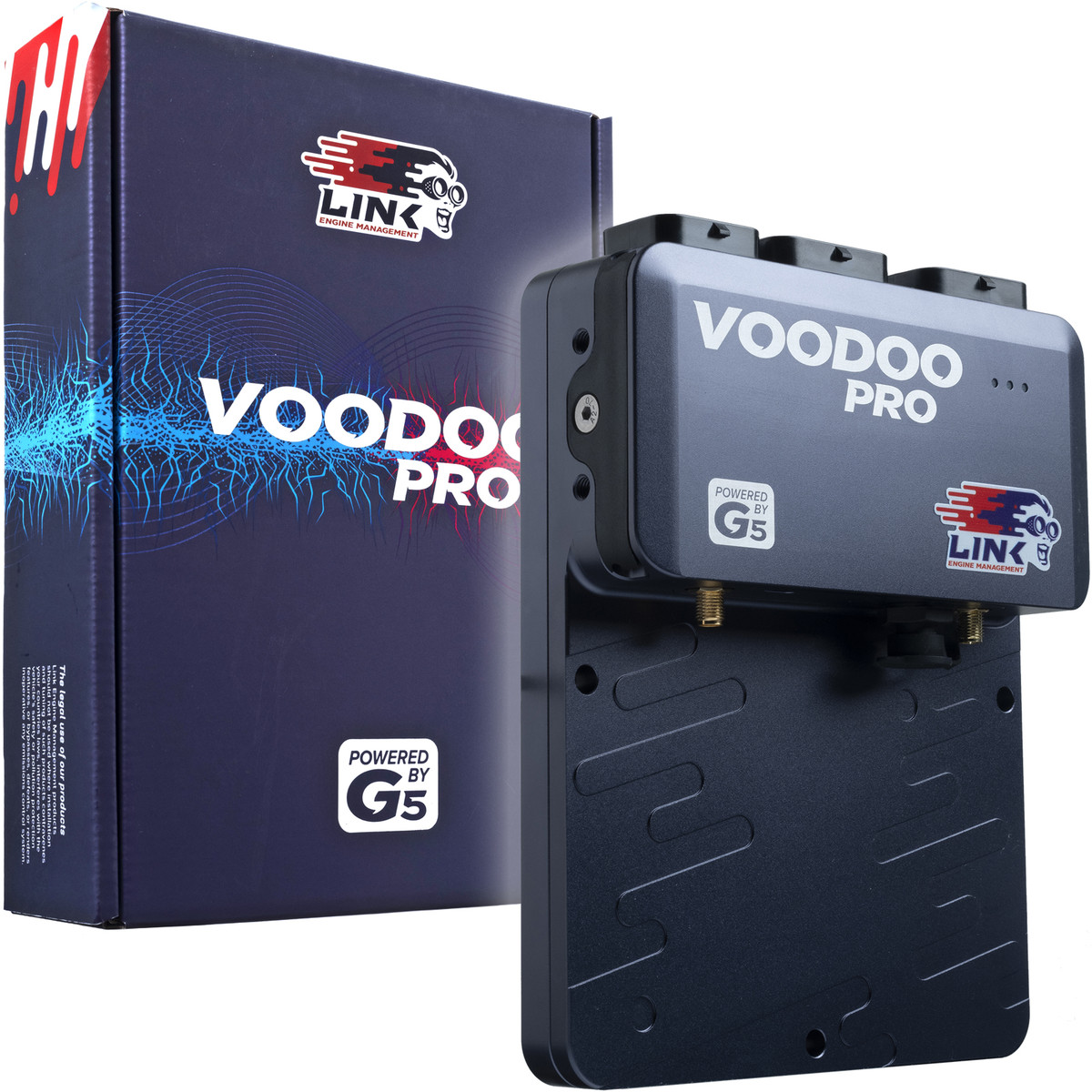

Link G5 Voodoo Pro ECU

G5 Voodoo Pro är det perfekta valet för professionell motorsport.

I lådan

G5 Voodoo Pro ECU

USB-C anslutningskabel

WiFi-antenn

4 m GPS-antenn (magnetiskt eller självhäftande fäste)

USB-C och SMA dammskydd

Snabbstartguide (A5)

Installatörs I/O-tabell (A3)

Link klistermärken

Funktioner

Inbyggd WiFi, med PC Link-anslutning i realtid

Inbyggt Global Positioning System (GPS) upp till 50Hz

Dubbla inbyggda digitala bredbandslambdakontroller

Dubbel inbyggd E-gas (Drive by Wire)

12 Injection, 8 Ignition och 4 multi-purpose (inj, ign, aux) drivsystem (24 totalt)

Dubbla mikrokontroller

Direktinsprutning (DI) på upp till 12 insprutningsenheter

Link CAN-filer – Skapa dina egna separata CAN-filer som kan sparas, låsas och delas.

Körs på samma PC Link-programvara som G4X, vilket innebär att du inte behöver lära dig ett nytt mjukvarupaket. Du kan öppna både G4X och G5 logg- och mapp filer i samma programvara (G4X Mapp kan också laddas in i en G5 Voodoo Pro)

Flexibla monteringsalternativ – Fäst på en yta med de tre genomgående hålen uppifrån och ned med M5 eller 3/16 insexskruvar, eller häng ECU:n från en instrumentbräda eller liknande med hjälp av anpassade fästen och de fyra M4 sidomonteringspunkterna.

Obs:Kräver anslutningssatser ”A”, ”B” och ”E” (medföljer ej).

Ingångar/utgångar

12 spridarstift

8 tändning

4 injektor/tändningsstift med dubbla roller

Tillgång till upp till 30 hjälpstift (vid inställning för en 4-cylindrig sekventiell motor): 8 dedikerade extrastift

4 delade e-throttle/H-Bridge-stift

2 delade bredbandslambda värmarstift

Upp till 16 från reservinjektor och tändningsportar

Eventuella oanvända injektor-/tändstift kan användas som extrastift

Alla tändnings- och extrastift är backmatningsskyddade.

14 analoga ingångar

10 digitala ingångar

4 temperaturingångar

Dubbla knacksensoringångar

2 triggeringångar

Dedikerad tändswitch pin

2 x interna bredbands lambdakontroller

Dubbel e-gasspjäll, med interna reläer för frånkoppling av halvledargasreglage

5v sensorförsörjning

CAN 1-ingång som nu stöds via CAN-kontakt

Anslutningar

USB-C (kabel ingår)

Anslut direkt till ECU:n via inbyggd Wifi Access Point, eller lägg till den i ett befintligt nätverk (antenn ingår)

Dubbel CAN (CAN 1 på CAN-kontakt, CAN 2 på huvud E)

GPS (antenn ingår)

Det är nu möjligt att ansluta till din ECU med en vanlig USB-C-kabel, alternativt genom att använda WiFi.

Du kan nu komma åt CANBUS 2 via sina egna dedikerade stift i Header E, vilket frigör två digitala ingångar.

GPS-anslutning kan initieras genom att helt enkelt lägga till en GPS-antenn.
